Блок выбраковки подшипников качения БВП-4М

2017-04-13
Блок выбраковки подшипников БВП-4М

БВП-4М является составной частью программно-аппаратного комплекса предназначенного для непрерывного мониторинга состояния подшипников качения в процессе их испытаний на испытательных станциях подшипниковых заводов. Разработан для замены устаревших блоков выбраковки на испытательных стендах. Прибор контролирует уровни вибрации и температуры по четырём независимым каналам, отбражает их значения на цифровом табло и сравнивает с пороговыми значениями. При превышении порогов прибор сигнализирует о  возникновении критической ситуации и останавливает испытательный стенд. Применение БВП-4М позволяет автоматизировать процесс испытаний, сократить количество обслуживающего персонала и исключить его ошибки.

Одновременный контроль  пик-фактора вибрации и температуры позволяет обнаружить дефекты подшипника на ранней стадии их развития и остановить испытания не дожидаясь полного разрушения подшипника. Прибор дополнительно контролирует скорость вращения подшипников, количество циклов вращения и останавливает испытательный стенд при достижении заданного значения циклов.

БВП-4М может применяться автономно или в составе программно-аппаратного комплекса, состоящего из нескольких приборов, объединённых единой линией связи с ПК. Программное обеспечение МАКС позволяет дистанционно управлять приборами и осуществляет сбор, хранение, систематизацию и документирование результатов испытаний в виде таблиц, графиков и отчетов.



Технические характеристики:

Контролируемые параметры СКЗ и пик-фактор вибрации, температура, циклы вращения
Количество независимых каналов контроля:
- вибрации 4
- температуры 4
- циклов вращения (скорости вращения) 1
Диапазон измерения вибрации (СКЗ/пик-фактор), дБ 50 ... 130 / 3 ... 15
Частотный диапазон вибрации, Гц 300 ... 10000
Диапазон измерения температуры, °C -50 … +200
Интерфейс cвязи с ПК RS-485
Программное обеспечение комплекса МАКС (сбор данных и управление приборами)
Питание от источника постоянного или переменного тока напряжением, В 10...15
Габаритные размеры, мм 115х80х100
Масса без датчиков, кг 1





Галерея:

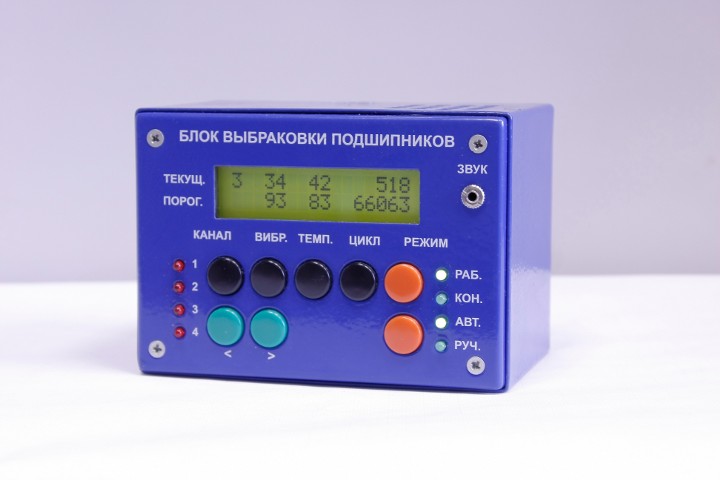

Передняя панель БВП-4М

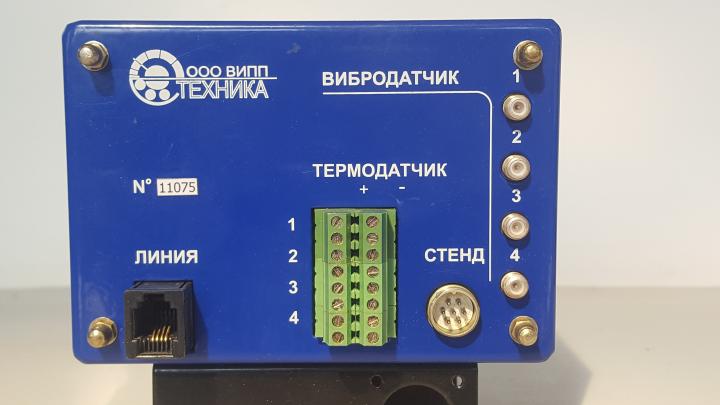

Задняя панель БВП-4М

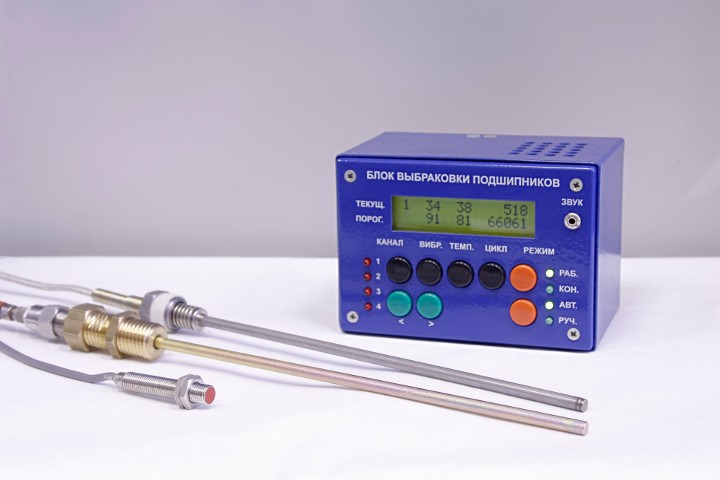

БВП-4М с датчиками

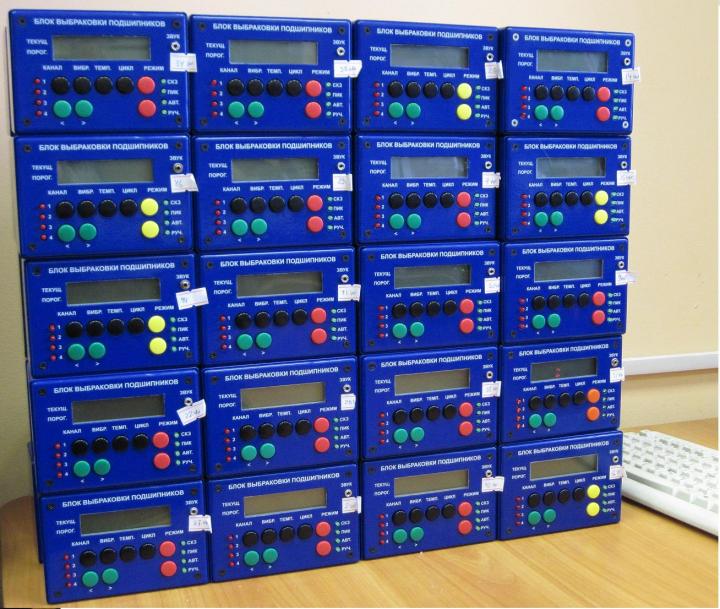

Технологический прогон блоков БВП-4М

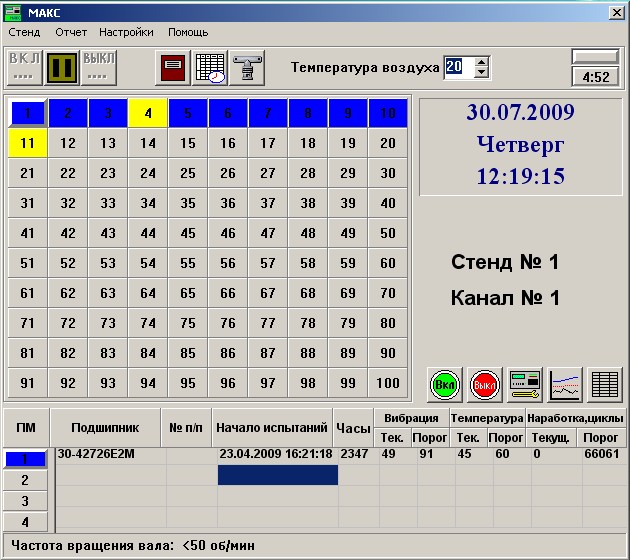

Рабочий режим ПО МАКС

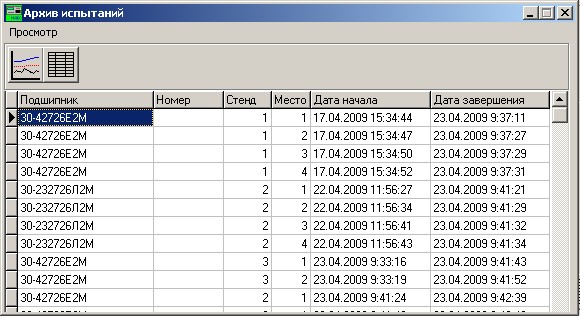

Хранение данных в ПО МАКС

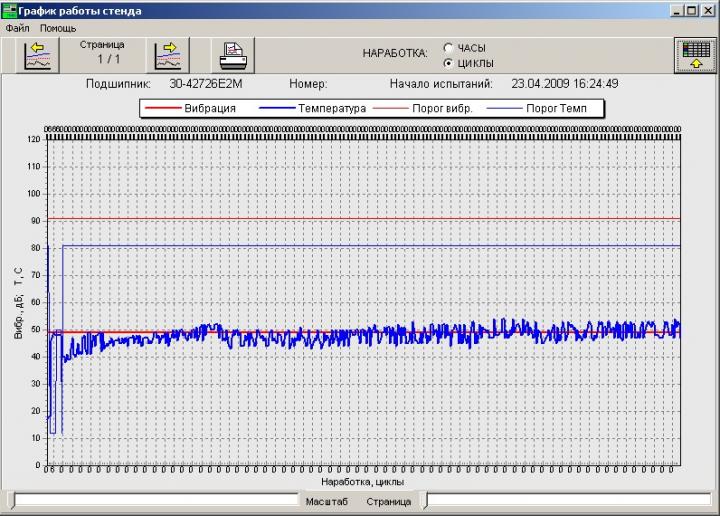

Графики в ПО МАКС

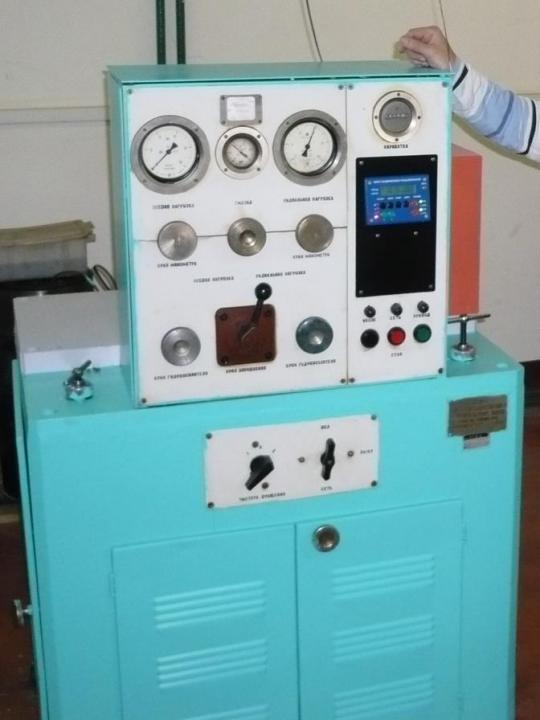

Испытательный стенд ВНИПП-542

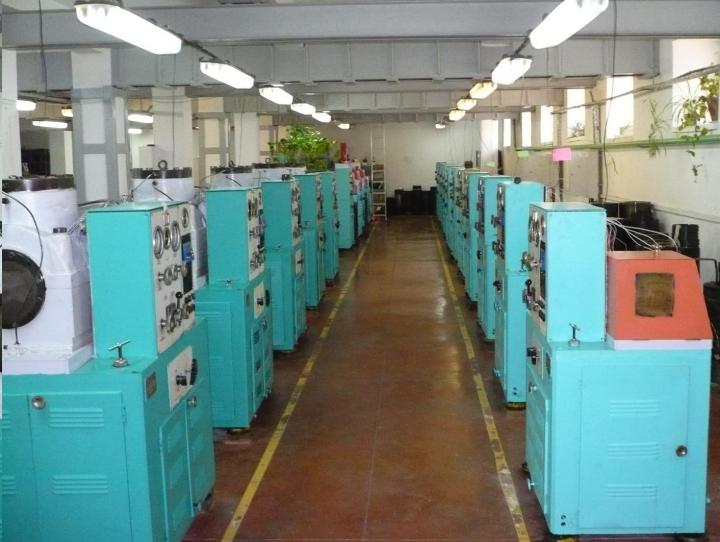

Испытательная станция ИЦ ЕПК

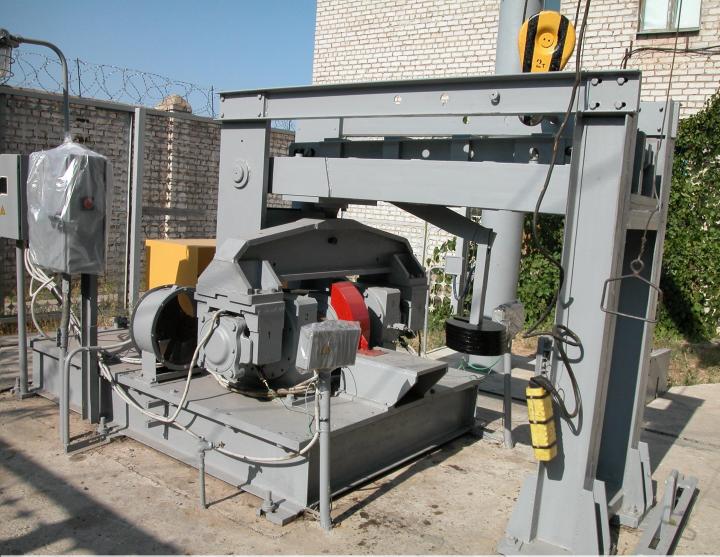

Стенд испытаний железнодорожных подшипников НО-5302
