Программно-аппаратный комплекс испытаний подшипников

2018-07-18

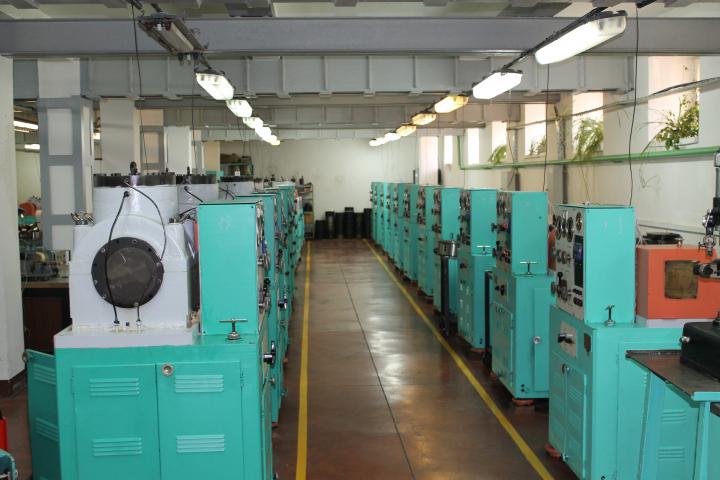

Испытательная станция

Программно-аппаратный комплекс сбора, обработки и хранения информации (в дальнейшем ПАК)  предназначен для автоматизации процессов испытаний подшипников на испытательных станциях предприятий - изготовителей подшипников.

В состав комплекса входит персональный компьютер с установленным программным обеспечением МАКС и от 1 до 100 приборов БВП-4М, объединённых единой линией связи с ПК.  ПАК обеспечивает непрерывный централизованный контроль состояния подшипников на испытательных стендах, сигнализацию оператору о превышении контролируемыми параметрами заданных порогов и отключение стендов при возникновении критических ситуаций.

В функции ПАКа входят:

-          прием данных, передаваемых по линии связи контрольно-сигнальными приборами БВП-4М;

-          хранение считанных данных в систематизированном виде в дисковой памяти компьютера;

-          оперативный просмотр и изменение условий испытаний;

-          документирование хода и результатов испытаний;

-          обеспечение доступа к данным как текущих испытаний, так и прошедших, для которых должен быть предусмотрен режим архивного хранения;

-          централизованное задание от компьютера пороговых значений контролируемых параметров на  испытательные стенды.



Технические характеристики

Контролируемые параметры

вибрация, температура, частота вращения и циклы нагружения
Дистанционно задаваемые пороговые значения параметров

вибрация, температура, циклы

Максимальное количество приборов БВП-4М обслуживаемых одной линией

100

Интерфейс обмена по линии связи

  RS-485

Скорость обмена данными по линии связи, кбод

2400

Максимальная длина линии связи, м

300

Полный цикл опроса всех приборов

от 10 сек до 5 мин

Количество каналов контроля по каждому из приборов БВП-4М:
- вибрации 4
- температуры 4
- циклов 1
Диапазон значений контролируемых параметров:
- вибрации (СКЗ/пик-фактор), дБ от 50 до 120 / от 3 до 15
- температуры, ºС                     от минус 50 до плюс 200
- циклов от 1000 до 999 999
- частоты вращения, об/мин от 50 до 9999
Галерея:

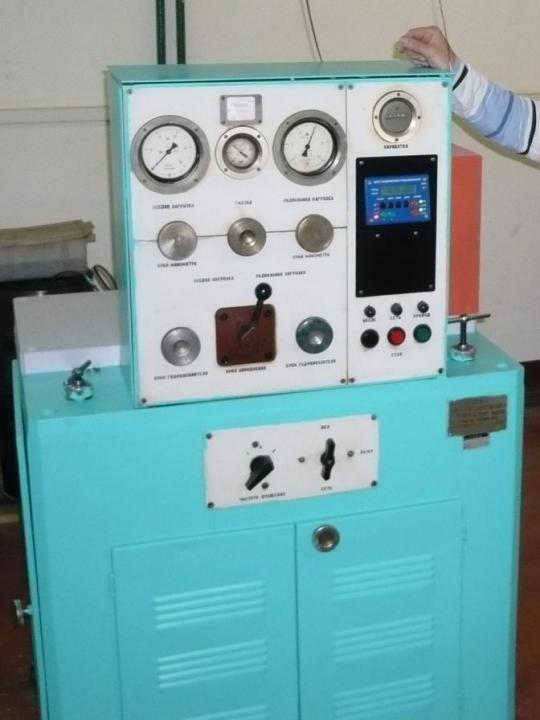

Испытательный стенд ВНИПП-542 с блоком БВП-4М

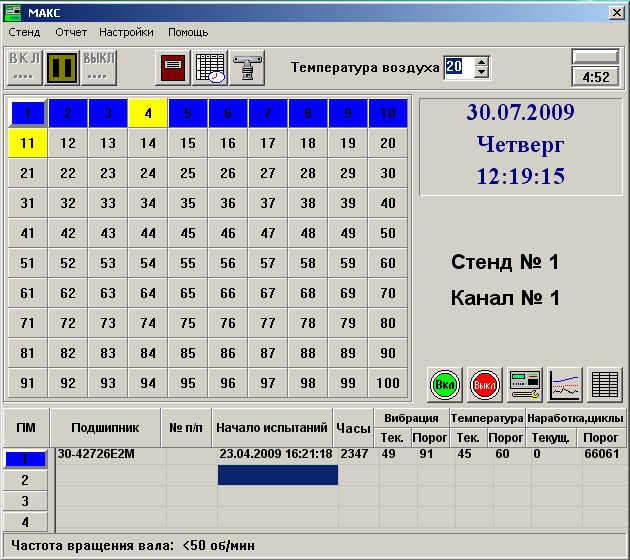

Главное окно ПО МАКС

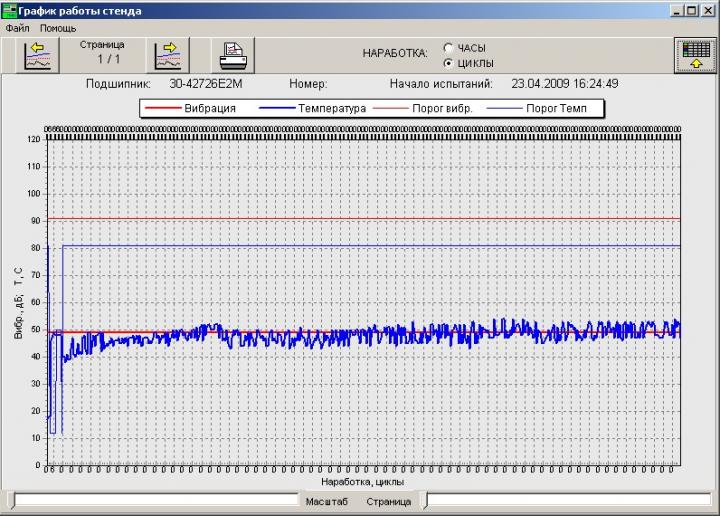

Окно графиков ПО МАКС

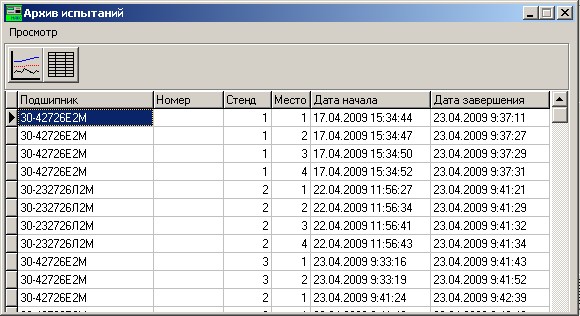

Архив испытаний
