Модернизация двухстрелочных тахометров ТЭ-45, ТЭ-204, ТЭ-205, ТЭ-206, ТЭ-207

2022-02-07
Модернизированный вариант тахометра ТЭ-204 с цифровым отсчетом

Двухстрелочные тахометры ТЭ-45, ТЭ-204, ТЭ-205, ТЭ-206, ТЭ-207 широко используемые для отображения скорости вращения авиационных двигателей и двигательных установок кораблей и катеров, а также стендов для регулировки топливной аппаратуры дизельных двигателей и т.п.,  имеют ряд недостатков, присущих механическим системам:

- значительная погрешность показаний,

- ненулевое начальное положение стрелок,

- одно направление вращения,

- большое до 2,5 сек время успокоения,

- ограниченный срок службы.



Для устранения перечисленных недостатков предлагается модернизация показывающих приборов тахометров одним из 2-х возможных способов.

1. Замена механического узла показывающего прибора шаговым двигателем с сохранением привычного циферблата и стрелок. Показывающий прибор предоставляется заказчиком.

2. Замена механического узла, циферблата и стрелок показывающего прибора электронным модулем ТК-01...ТК-04 с цифровым отсчетом. Корпус показывающего прибора предоставляется заказчиком. При отсутствии корпуса электронный модуль устанавливается в корпус щитового исполнения размерами 80х80мм.

Ниже приведены характеристики показывающих приборов тахометров после модернизации.



Технические характеристики показывающих приборов тахометров после модернизированных:

Наименование Модернизированный со стрелочным циферблатом Модернизированный с цифровым отсчетом
ТК-01    ТК-02  ТК-03  ТК-04
 Диапазон измерения, об/мин 40-19 990
Предел допускаемой погрешности, % +0,5
Время успокоения стрелки измерителя, сек, не более 1 -
Тахогенератор (датчик вращения) ТЭ-45, МЭ-307 индуктивный бесконтактный датчик
Передаточное число редуктора    1...199
Тип индикатора стрелочный циферблат 7- сегментный 3,5/4,5-разрядный ЖКИ, высота цифры 12 мм
Источник питания встроенный NiMh аккумулятор 600 мAH 3,6 В с автоподзарядом внешнее питание
Ток потребления в рабочем режиме, мА, не более 0,2 2 2 (без датчика)
Срок службы аккумулятора, лет, не менее 3
Габаритные размеры (шхвхг), мм:   85х85х130  80х80х50

 Пример оснащения шаговым двигателем показывающего прибора тахометра ТЭ-204 вместо штатной синхронной машины приведен здесь. Показания при 1000/мин, 100/мин, стоп.



Галерея:

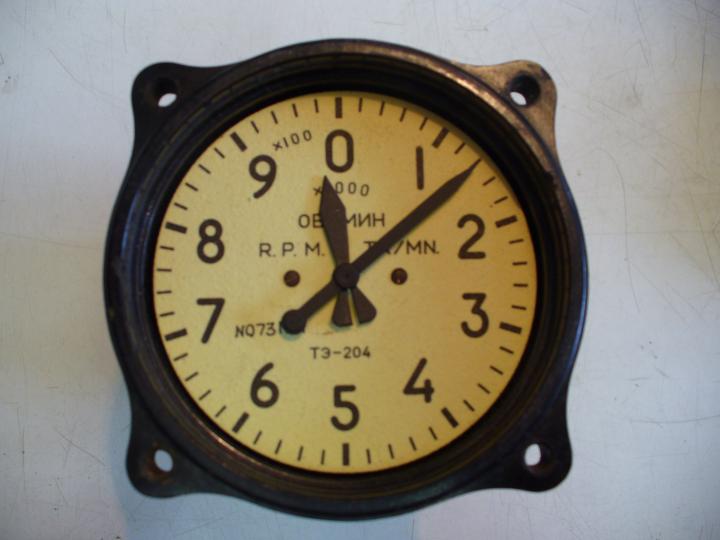

Тахометр ТЭ-204

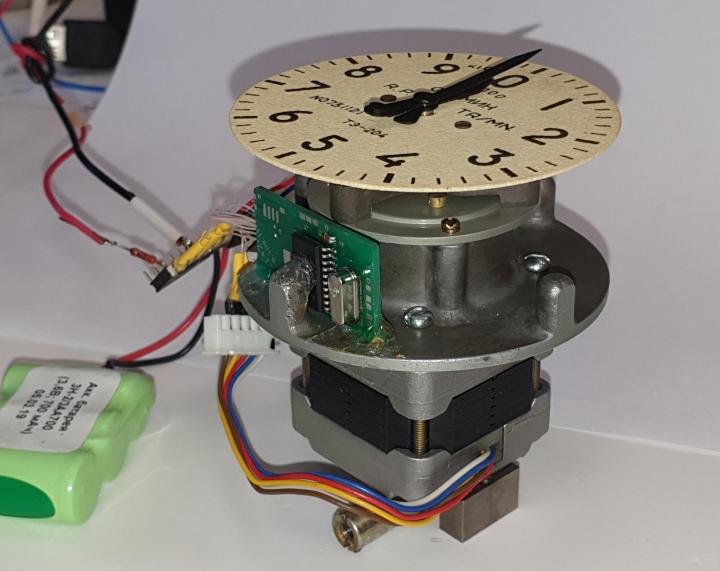

Модернизированный показывающий прибор тахометра ТЭ-204 с шаговым двигателем

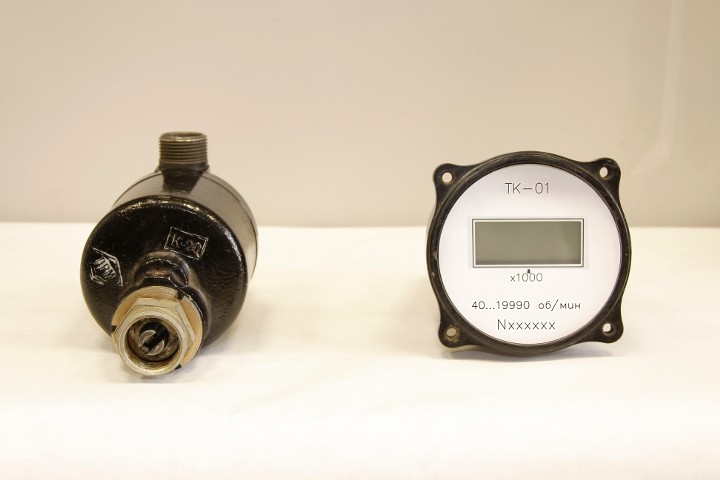

Модуль индикации ТК-01 в корпусе ТЭ-204 с тахогенератором ТЭ-45

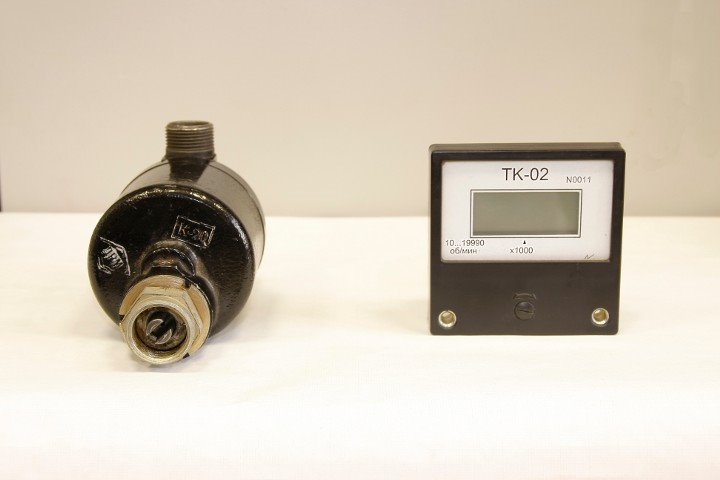

Цифровой показывающий прибор ТК-02 с тахогенератором  ТЭ-45

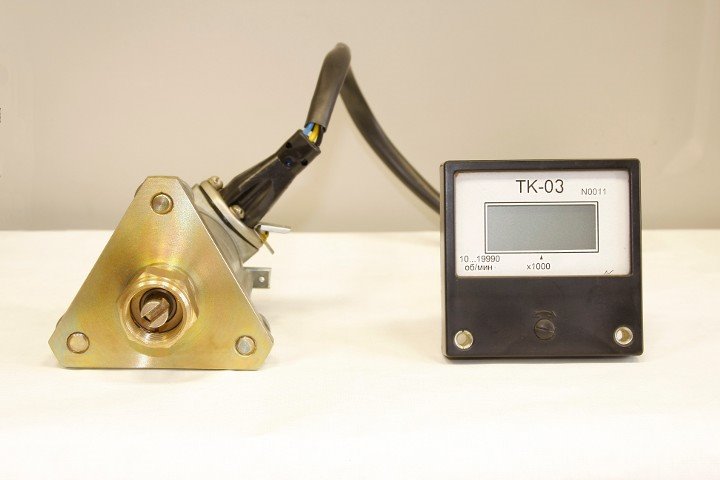

Цифровой показывающий прибор ТК-03 с тахогенератором МЭ-307 (ДСЕ)

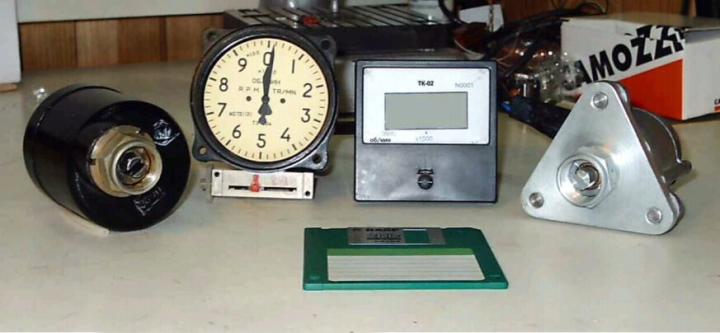

Тахогенераторы к тахометрам
