Измерители уровня вибрации подшипников ИУВ-3 и ИУВ-3М

2018-06-19

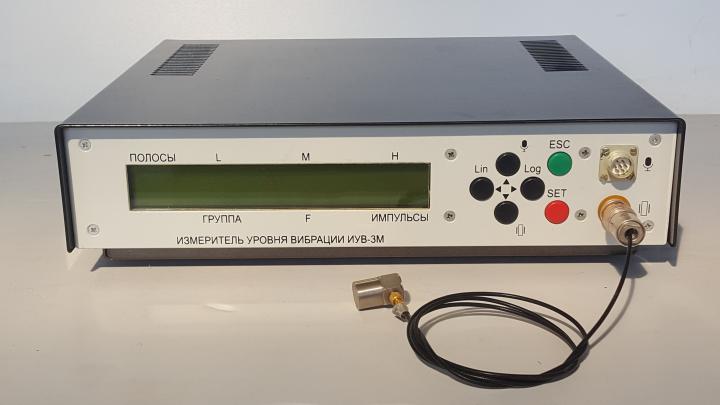

Измеритель уровня вибрации трехполосный ИУВ-3М.

Измерители уровня вибрации ИУВ-3 и ИУВ-3М предназначены для замены приборов КСА, КВП, ЛИВ-3, IL-100, GPW-6 и обеспечивают контроль качества подшипников качения по уровню вибрации в соответствии с с ГОСТ 520-2002, ГОСТ Р 52545.1-2006 (ISO 15242-1:2004),  МИ ИЦ ЕПК.001-11 и МВИ ВНИПП.002-04. Используются совместно с приводными установками КВП-3, ВНИПП-508 (vnipp.ru/oborudovanie/), IL-100 и им подобными, обеспечивающими вращение подшипника со скоростью 900, 1500 или 1800 об/мин.

Качество подшипников определяется по:

  • среднеквадратическому значению (СКЗ) виброскорости или виброускорения одновременно в трёх частотных полосах и общей полосе частот;
  • пиковому значению, пик-фактору и уровню импульса виброскорости в общей полосе частот (только для ИУВ-3М);
  • уровню звукового давления (шума) одновременно в трёх частотных полосах и общей полосе частот (только для ИУВ-3М в вариантном исполнении).

Приборы отличаются способом отображения информации и функциональными возможностями. Примененные в ИУВ-3 стрелочные приборы заметно снижают утомляемость оператора в условиях массового производства. В тоже время цифровая индикация в приборах ИУВ-3М позволяет оперативно изменять единицы измерения, переключать фильтры, отображать дополнительные параметры. Приборы просты в эксплуатации и не требуют высокой квалификации обслуживающего персонала.

Приборы имеют возможность установки порогов разбраковки для каждой полосы частот и могут использоваться для управления приводными установками с автоматической сортировкой. Для возможности слухового контроля вибрации приборы укомплектованы акустической системой.

В приборе ИУВ-3М предусмотрена передача результатов измерений на персональный компьютер. Возможна разработка прикладного программного обеспечение для ПК, позволяющего решить следующие задачи:

  • статистическая обработка результатов измерений
  • составление протоколов измерений и других отчётов с выводом на печать
  • отображение на экране ПК спектра вибрации подшипника для более точной диагностики вида дефекта

Предприятия, эксплуатирующие прибор в настоящее время:

  • ЕПК "Волжский";
  • Самарский подшипниковый завод.



Технические характеристики:

Наименование прибора ИУВ-3 ИУВ-3М
Контролируемые параметры вибрации СКЗ и пиковое значение виброскорости и виброускорения                                                      СКЗ и пиковое значение виброскорости и виброускорения, пик-фактор и импульс виброскорости
Диапазон измеренияв линейных единицах:
виброскорости, мкм/с 16...50000 30 ... 16000
виброускорения, м/с2 0,1...300 0,1 ... 100
звукового давления, Па - 6*10-3 ... 20
Диапазон измерения в логарифмических единицах, дБ 50...120 50 ... 110
Разрешающая способность, дБ 0,5 0,1
Основная относительная погрешность измерения, дБ:
без датчика ±0,5 ±0,5
с датчиком ±1,5 ±1,5
с микрофоном - ±1,5
Уровень собственных шумов, дБ, не более 50 56
Количество частотных полос 3 (L, M, H, ОУВ) 4 (L, M, H, F)
Диапазоны частот встроенных полосовых фильтров для скорости вращения:
1500 об/мин 50-300 Гц, 300-1800 Гц, 1800-10000 Гц, 25 — 10000 Гц 25-300 Гц, 300-1800 Гц, 1800-10000 Гц, 25 — 10000 Гц
1800 об/мин 50-300 Гц, 300-1800 Гц, 1800-10000 Гц, 25 — 10000 Гц 50-300 Гц, 300-1800 Гц, 1800-10000 Гц, 25 — 10000 Гц
1800 об/мин - 20-300 Гц, 300-1800 Гц, 1800-10000 Гц, 25 — 10000 Гц
900 об/мин - 25-150 Гц, 150-900 Гц, 900-10000 Гц, 25 — 10000 Гц
Количество уровней разбраковки по СКЗ, не менее 2 3
Количество входов/выходов для управления сортировочным автоматом 0/6 3/3
Тип вибропреобразователя пьезоэлектрический пьезоэлектрический или электродинамический
Напряжение питания прибора ~220 В, 50 Гц ~220 В, 50 Гц
Габаритные размеры измерительного блока, мм 355х270х160 300х80х290
Масса, кг 5 1,5





Галерея:

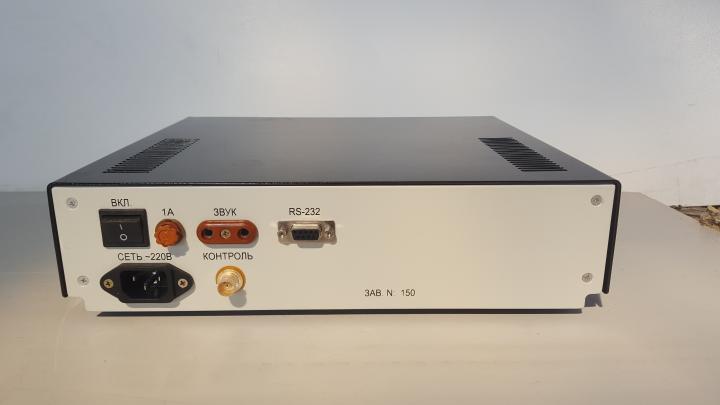

Измеритель уровня вибрации подшипников ИУВ-3М. Задняя панель.

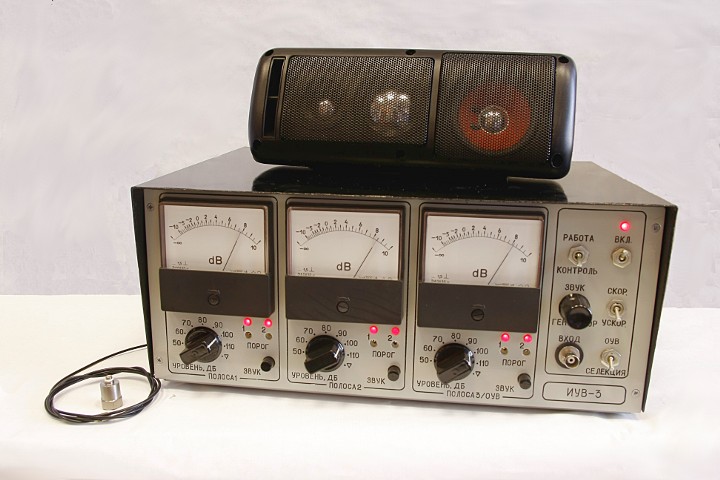

Измеритель уровня вибрации подшипников ИУВ-3
