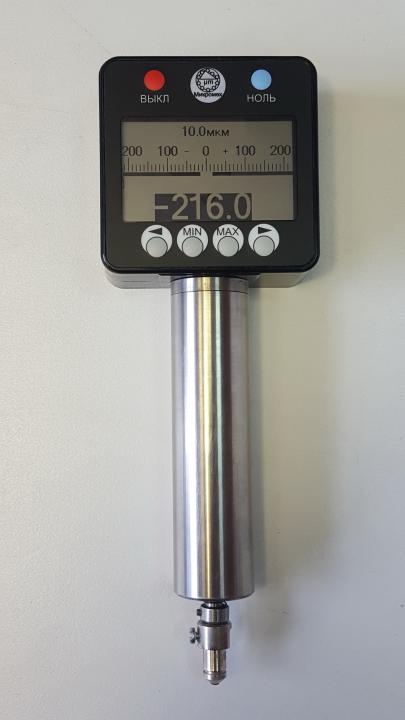

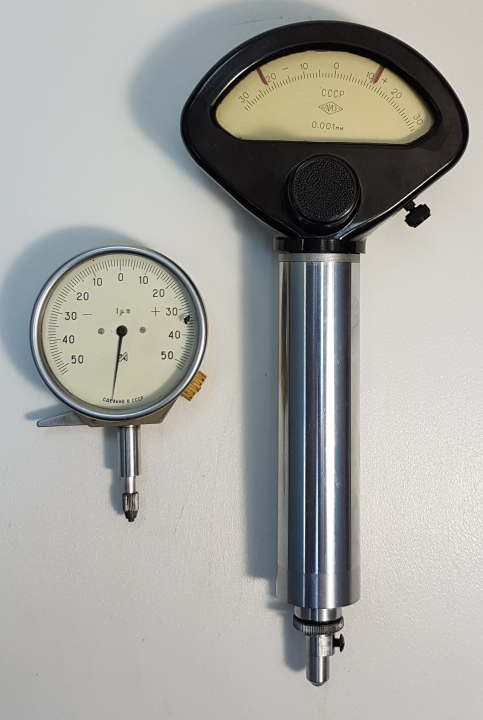

 Базовые модули предназначены для построения цеховых портативных электронных приборов, заменяющих традиционные механические средства измерений линейных размеров: микрокаторы, измерительные головки часового типа и т.п. Обеспечивают отображение результатов измерений в цифровом или стрелочно-цифровом виде с дополнительными функциональными возможностями. Высококонтрастные жидкокристаллические индикаторы с большими размерами символов и знаков обеспечивают удобное считывание показаний, а наличие стрелочной шкалы снижает утомляемость оператора. Имеют в составе встроенный генератор для сопряжения с индуктивными преобразователями перемещения. Питаются от литиевой батареи или Li-Ion аккумулятора и имеют низкое энергопотребление, обеспечивающее длительную работу без замены батареи (заряда аккумулятора). Применяются в электронных измерительных головках с цифровой шкалой 01ИГПЦ / 1ИГПЦ и 01ИПМЦ / 1ИПМЦ и комбинированной стрелочно-цифровой шкалой ИГЦ / ИГМЦ, производимых ООО "Микромех" и ООО ИМЦ «Микро» г. Санкт-Петербург. Использование модулей ЭМ-08 и ЭМ-09 позволяет заменить все типоразмеры механических микрокаторов от 01ИГП до 10ИГП одной измерительной цифровой головкой ИГЦ. Программное обеспечение модулей позволяет выполнять следующие операции: - непрерывное отображение результатов измерений или фиксацию и выдачу результата на персональный компьютер по внешней команде «измерение», - выбор диапазона измерений, цены деления, изменение знака, - обнуление (отмену обнуления) показаний, - предустанов показаний (сдвиг шкалы) с индикацией величины предустанова, - установку границ поля допуска с индикацией выхода результата измерений за границы и выдачей команд сортировки «брак-», «норма», «брак+», - определение минимального и максимального значений и размаха (МАХ-МIN), - калибровку характеристики преобразования, - передачу результатов измерения в ПК по USB, WiFi или Bluetooth, - автоматический переход в дежурный режим, - контроль разряда элемента питания.

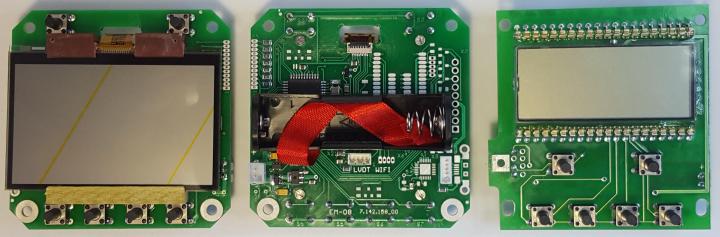

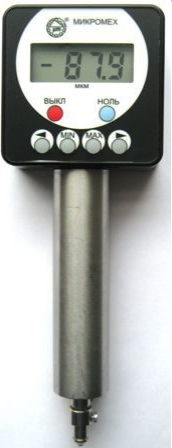

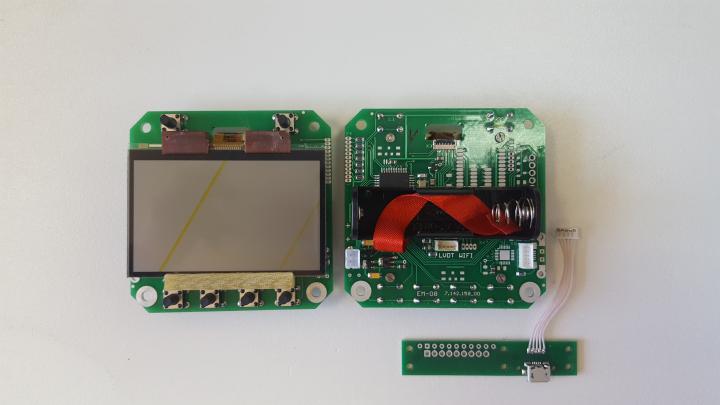

Основное отличие модулей в способе отображения информации: для ЭМ-07 - только цифровая шкала, для ЭМ-08, ЭМ-09 - комбинированная стрелочная и цифровые шкалы. Модули ЭМ-08, ЭМ-09 имеют USB порт для обмена данными с персональным компьютером. При необходимости беспроводной передачи данных могут укомплектовываться WiFi модулем (ЭМ-08) или Bluetooth модулем (ЭМ-09). Имеются также дополнительные входы-выходы для команды фиксации результата и команд синхронизации и управления различными исполнительными устройствами. Конструктивное исполнение модулей - бескорпусное и расчитано на установку внутри прибора.
Технические характеристики:
Примечания. * В составе измерительных головок 01ИГПЦ, 01ИПМЦ, 1ИГПЦ, 1ИПМЦ, ИГЦ и ИГМЦ
